EXPULSORES

Nos especializamos en producir la más alta calidad de expulsores tanto estándar como especiales para la industria plástica y estampado de elementos de fijación.

Nuestra experiencia en acero y tratamientos térmicos nos han permitido seguir siendo un líder innovador en el mercado de hoy para la fabricación de este producto.

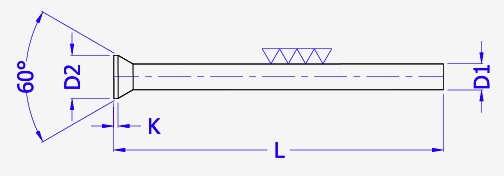

EXPULSOR CON CABEZA CONICA



expulsor cabeza conica
Acero: DIN 1,2842 SAE-01
Dureza: Cuerpo HRC 61 ±1 -  Cabeza HRC 45 ±5
Tolerancia: Sobre el cuerpo g6

D1 D2 K L(mm)
g6 -0.12   100 125 150 200
1.00 1.8 0.5 ¦ ¦ ¦
1.25 2.0 0.5 ¦ ¦ ¦
1.50 2.2 0.5 ¦ ¦ ¦
1.75 2.8 0.5 ¦ ¦ ¦
2.00 3.0 0.5 ¦ ¦ ¦ ¦
2.10 3.2 0.5 ¦ ¦ ¦ ¦
2.25 3.5 0.5 ¦ ¦ ¦ ¦
2.75 4.0 0.5 ¦ ¦ ¦ ¦
3.00 4.5 0.5 ¦ ¦ ¦ ¦
3.10 4.5 0.5 ¦ ¦ ¦ ¦
3.25 4.5 0.5 ¦ ¦ ¦ ¦
3.50 5.0 0.5 ¦ ¦ ¦ ¦
3.75 5.0 0.5 ¦ ¦ ¦ ¦
4.00 5.5 0.5 ¦ ¦ ¦ ¦
4.10 5.5 0.5 ¦ ¦ ¦ ¦
4.20 5.5 0.5 ¦ ¦ ¦ ¦
4.50 6.0 0.5 ¦ ¦ ¦ ¦
5.00 6.5 0.5 ¦ ¦ ¦ ¦
5.10 6.5 0.5 ¦ ¦ ¦ ¦
5.25 6.5 0.5 ¦ ¦ ¦ ¦
5.50 7.0 0.5 ¦ ¦ ¦ ¦
6.00 8.0 0.5 ¦ ¦ ¦ ¦
6.50 9.0 1.0 ¦ ¦ ¦ ¦
7.00 9.0 1.0 ¦ ¦ ¦ ¦
7.50 10.0 1.0 ¦ ¦ ¦ ¦
8.00 10.0 1.0 ¦ ¦ ¦ ¦
8.50 11.0 1.0 ¦ ¦ ¦ ¦
9.00 11.0 1.0 ¦ ¦ ¦ ¦
9.50 12.0 1.0 ¦ ¦ ¦ ¦
10.00 12.0 1.0 ¦ ¦ ¦ ¦
10.50 13.0 1.0 ¦ ¦ ¦ ¦
11.00 13.0 1.0 ¦ ¦ ¦ ¦
12.00 14.0 1.0 ¦ ¦ ¦ ¦
13.00 15.0 1.0 ¦ ¦ ¦ ¦
14.00 16.0 1.5 ¦ ¦ ¦ ¦
15.00 17.0 1.5 ¦ ¦ ¦ ¦
16.00 18.0 1.5 ¦ ¦ ¦ ¦
17.00 19.0 1.5 ¦ ¦ ¦ ¦
18.00 20.0 1.5 ¦ ¦ ¦ ¦
20.00 22.0 1.5 ¦ ¦ ¦ ¦

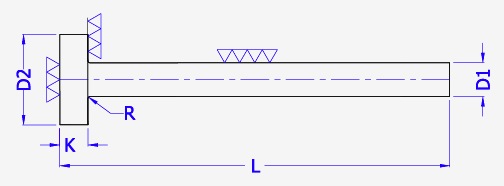

EXPULSOR CON CABEZA CILINDRICA NITRURADO



Expulsor cabeza cilindrica nitrurado
Acero: DIN 1.2343 SAE H13
Dureza: Superficie 950 Vickers 68-70 HRC  /  Cabeza 390-450 Vicers HRC 45 ±5
Resistencia a la tracción: 140-150 Kg/mm²
Resistencia al revenido: 500ºC - 550ºC
Proceso: rectificado y nitrurado, lapidado, tolerancia g6

DIN/FIAT
D1 D2 DIN K
+0,00		 FIAT K
+0,00		 L(mm)
    -0.05 -0.05 100 125 160 200 250 300 400 500 630 800 1000
2.0 4 2 2.0 ¦ ¦ ¦ ¦ ¦ ¦
2.5 5 2 2.0 ¦ ¦ ¦ ¦ ¦ ¦
3.0 6 3 3.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦
3.5 6 3 3.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦
4.0 8 3 4.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦
4.5 8 3 4.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦
5.0 10 3 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
5.5 10 3 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
6.0 12 5 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
6.5 12 5 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
7.0 12 5 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
7.5 12 5 5.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
8.0 14 5 6.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
8.5 14 5 6.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
9.0 14 5 6.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
10.0 16 5 6.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
11.0 16 5 6.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
12.0 20 7 7.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
14.0 22 7 7.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
16.0 22 7 7.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
18.0 26 7 7.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
20.0 26 8 8.0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
25.0 32 10 10.0     ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
32.0 40 10 10.0       ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

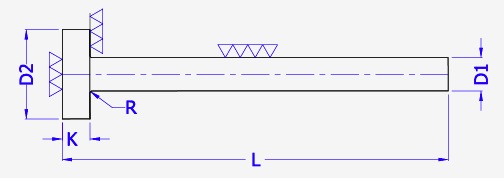

EXPULSOR CON CABEZA CILINDRICA TEMPLADO



expulsor cabeza cilindrica templado


Acero: DIN 1.2843 SAE 01
Dureza: Cuerpo 61 ±2 HRC
Cabeza 45 ±5 HRC
Tolerancia: Sobre el cuerpo g6

D1 D2 K L(mm)
g6 -0.2 -0.05 100 125 160 200 250 315
2.0 4 2 ¦ ¦ ¦ ¦
2.5 5 2 ¦ ¦ ¦ ¦ ¦
3.0 6 3 ¦ ¦ ¦ ¦ ¦ ¦
3.5 7 3 ¦ ¦ ¦ ¦ ¦ ¦
4.0 8 3 ¦ ¦ ¦ ¦ ¦ ¦
4.5 8 3 ¦ ¦ ¦ ¦ ¦ ¦
5.0 10 3 ¦ ¦ ¦ ¦ ¦ ¦
6.0 12 5 ¦ ¦ ¦ ¦ ¦ ¦
7.0 12 5 ¦ ¦ ¦ ¦ ¦ ¦
8.0 14 5 ¦ ¦ ¦ ¦ ¦ ¦
9.0 14 5 ¦ ¦ ¦ ¦ ¦ ¦
10.0 16 5 ¦ ¦ ¦ ¦ ¦ ¦
12.0 20 7 ¦ ¦ ¦ ¦ ¦ ¦
14.0 22 7 ¦ ¦ ¦ ¦ ¦ ¦
16.0 22 7 ¦ ¦ ¦ ¦ ¦ ¦
20.0 26 8 ¦ ¦ ¦ ¦ ¦ ¦

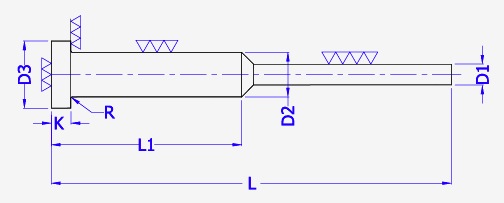

EXPULSOR CON CABEZA CILINDRICA CON REBAJE



Expulsor cabeza cilindrica con rebaje


SAE H13 SAE 01
Acero: DIN 1.2343 SAE H13 Acero: DIN 1.2842 SAE 01
Dureza: Superficie 950 Vicers 68-70 HRC /
Cabeza 390-450 Vicers 45 ±5 HRC		 Dureza: Cuerpo 61 ±2 HRC - Cabeza 45 ±5 HRC
Resistencia a la tracción: 140-150 kg/mm² Tolerancia: sobre el cuerpo g6
Resistencia al revenido: 500ºC - 550ºC Proceso: rectificado, lapidado
Proceso: rectificado, lapidado, tolerancia g6

D1 D2 D3 K L L1
g6 g6 -0.2
1.5 3 6 3 150 50
1.5 3 6 3 200 75
2.0 3 6 3 150 50
2.0 3 6 3 200 75
2.5 3 6 3 150 50
2.5 3 6 3 200 75

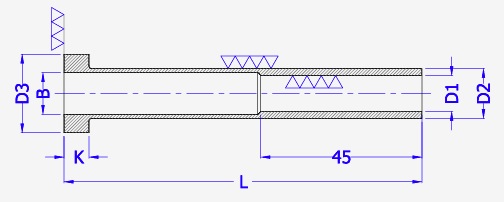

EXPULSOR TUBULAR NITRURADO Y TEMPLADO



expulsor tubular nitrurado y templado


SAE H13 SAE 01
Acero: DIN 1.2343 SAE H13 Acero: DIN 1.2842 SAE 01
Dureza: Superficie 950 Vickers 68-70 HRC /
Cabeza 390-450 Vicers 45 ±5 HRC		 Dureza: Cuerpo 61 ±2 HRC - Cabeza 45 ±5 HRC
Resistencia a la tracción: 140-150 kg/mm² Proceso: rectificado, lapidado, tolerancia g6 H6
Resistencia al revenido: 500ºC - 550ºC
Proceso: rectificado, lapidado, tolerancia g6

D1 D2 D3 K B R L(mm)
H6 g6 -0.2 -0.05     75 100 125 150 160 175 200 250
2.0 4 8 3 2.3 0.3 ¦ ¦ ¦
2.5 5 10 3 2.8 0.3 ¦ ¦ ¦ ¦
3.0 5 10 3 3.3 0.3 ¦ ¦ ¦ ¦ ¦ ¦ ¦
3.5 6 12 5 3.8 0.3 ¦ ¦ ¦ ¦ ¦ ¦ ¦
4.0 6 12 5 4.3 0.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
4.5 8 14 5 4.8 0.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
5.0 8 14 5 5.3 0.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
6.0 10 16 5 6.3 0.5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
8.0 12 20 7 8.3 0.7 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
10.0 14 22 7 10.3 0.7 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
12.0 16 22 7 12.3 0.7 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

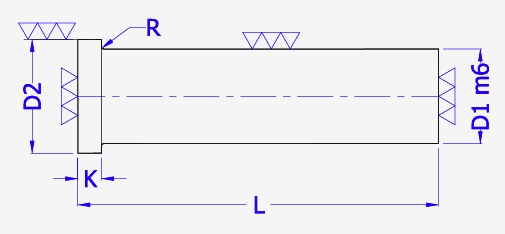

PUNZONES CON CABEZA CILINDRICA FORJADA

punzon con cabeza cilindrica forjada


SAE D.3 SAE M-2
Acero: DIN 1.2080 SAE D.3 Acero: DIN 1.3343 SAE M-2
Dureza: Cuerpo 62-64 ±1 HRC
Cabeza 45 ±5 HRC		 Dureza: Cuerpo 62-64 ±1 HRC
Cabeza 45 ±5 HRC

D1 D2 K L(mm)
m6 -0.3 0.1 71 100
2 4 3 ¦ ¦
3 5 3 ¦ ¦
4 6 3 ¦ ¦
5 7 5 ¦ ¦
6 9 5 ¦ ¦
8 11 5 ¦ ¦
10 13 5 ¦ ¦
13 16 5 ¦ ¦
16 19 5 ¦ ¦
20 24 5 ¦ ¦
25 29 5 ¦ ¦

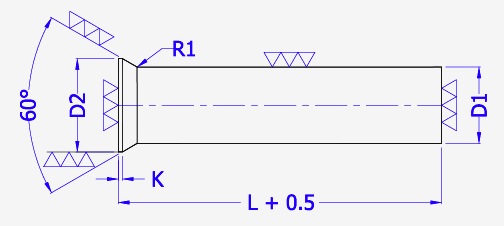

PUNZONES DE CALIDAD



punzones de calidad


SAE 01 HSS
DIN 9861 forma D DIN 9861 forma D
Acero: DIN 1.2842 SAE 01 Acero: HSS DIN 1.3343 - 1.3554 SAE M-2
  Dureza: Cuerpo 64 ±2 HRC
Cabeza 45 ±5 HRC

SAE D.3 K190
DIN 9861 forma D DIN 9861  forma DK 190
Acero: DIN 1.2080 SAE D.3 Acero: K190
Dureza: Cuerpo 64 ±1 HRC - Cabeza 45 ±5 HRC

D1 D2 K L (mm)
h6   0.15 71 100
1,0 - 1,1 1.8 0.5 ¦ ¦
1,2 - 1,3 2.0 0.5 ¦ ¦
1,4 - 1,5 2.2 0.5 ¦ ¦
1,6 - 1,7 2.5 0.5 ¦ ¦
1,75 - 1,8 2.8 0.5 ¦ ¦
1,9 - 2,0 3.0 0.5 ¦ ¦
2,1 - 2,2 3.2 0.5 ¦ ¦
2,3 - 2,5 3.5 0.5 ¦ ¦
2,6 - 2,9 5.0 0.5 ¦ ¦
3,0 - 3,4 4.5 0.5 ¦ ¦
3,5 - 3,9 5.0 0.5 ¦ ¦
4,0 - 4,4 5.5 0.5 ¦ ¦
4,5 - 4,9 6.0 0.5 ¦ ¦
5,0 - 5,4 6.5 0.5 ¦ ¦
5,5 - 5,9 7.0 0.5 ¦ ¦
6,0 - 6,4 8.0 0.5 ¦ ¦
6,5 - 7,4 9.0 1.0 ¦ ¦
7,5 - 8,4 10.0 1.0 ¦ ¦
8,5 - 9,4 11.0 1.0 ¦ ¦
9,5 - 10,4 12.0 1.0 ¦ ¦
10,5 - 11,4 13.0 1.0 ¦ ¦
11,5 - 12,4 14.0 1.0 ¦ ¦
12,5 - 13,4 15.0 1.0 ¦ ¦
13,5 - 14,4 16.0 1.0 ¦ ¦
14,5 - 15,0 17.0 1.5 ¦ ¦
15,0 - 16,0 18.0 1.5 ¦ ¦
16,0 - 16,9 19.0 1.5 ¦ ¦
17,0 - 17,9 10.0 1.5 ¦ ¦
18,0 - 18,9 21.0 1.5 ¦ ¦
19,0 - 20,0 22.0 1.5 ¦ ¦
